HUCK螺栓

焊接⇒HUCK螺栓更换示例(供参考)

焊接⇒HUCK螺栓更换示例2(供参考)

如何提高摩擦粘接的抗拉强度:
第1部分:摩擦系数的增加⇒富锌涂料的应用μ= 0.40 .....如果现在还有富含锌的涂料?
     在诸大楼的建筑物中,有意地使接合表面生锈,并且摩擦系数μ为0.45或更大。
第2部分: 摩擦系数增加 ⇒ 高硬度,夹着锯齿状铁板(有μ= 1.0或更高的技术)
第3部分:摩擦系数的增加⇒ 通过喷丸处理增加钢板配合面的摩擦系数。 μ= 0.40 ~
第4部分:增加摩擦表面的数量⇒ 在上图中,摩擦表面是两个面。 这是比较复杂的,但从技术上讲,它甚至可以是多面。

第5部分:增加螺栓数量 ⇒ 上图显示了2个摩擦面使用1个螺栓。 如果使用两个,那就单纯的是2倍的强度。

上面的计算示例:在双面摩擦中(在一侧有一个螺栓的情况下,上例:Fyc = 7.31 kN)
第1部分: Fyc= 1个 x μ xN x 1/n x 2面= 1 x 0.40 x 32.9kN x 1/1.8 x 2 ⇒ 14.62kN
     红锈边⇒摩擦系数μ=0.45⇒1 x 0.45 x 32.9kN x 1/1.8 x 2 ⇒ 16.45kN
第2部分: 锯齿状板μ=在1.0的情况下⇒1 x 1.0 x 32.9kN x 1/1.8 x 2 ⇒ 32.56kN
第3部分: 喷丸μ=在0.40的情况下⇒1 x 0.40 x 32.9kN x 1/1.8 x 2 ⇒ 14.62kN
第4部分: 4个摩擦表面μ=在0.20的情况下⇒1 x 0.20 x 32.9kN x 1/1.8 x 4 ⇒ 14.62kN
第5部分: 左右两侧螺栓数量各增加2个⇒ 2x 0.20 x 32.9kN x 1/1.8 x 2 ⇒ 14.62kN
第6部分: 它是上述的组合。


从上面的计算示例中可以看出,增加表面上的摩擦系数与增加螺栓数量具有相同的效果。
但是,重要的是要稳定地确保摩擦系数。
而且,如果存在两个摩擦表面,则可以在不增加材料的情况下将强度加倍。

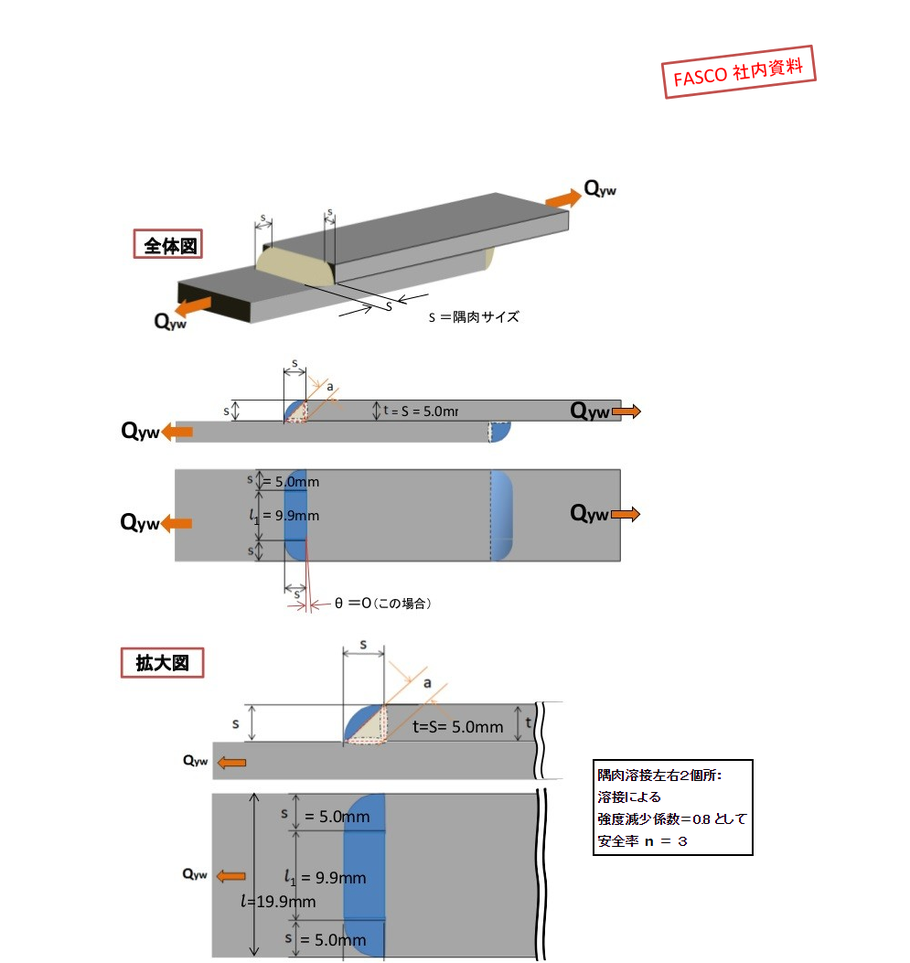

焊接⇒HUCK螺栓更换示例3(参考)

角焊焊接左右两处

强度降低系数=0.8、安全系数n=3、焊缝角度θ=0、焊接区域=A (= (l-2S ) x a ), a=t/√2
Qyw= 0.8 x 1/n x (1 + 0.4 x cosθ ) x A ( = (l-2S ) x a )  x Fy/√3 x 2处
= 0.8 x 1/3 x (1 + 0.4 x cos0 ) x (19.9 - 2 x 5.0) x 5.0/√2 x 245/√3 x 2处
=0.8 x 1/3 x 1.4 x 9.9 x 5.0/√2  x 245/√3 x 2= 3.70kN

焊接⇒HUCK螺栓更换示例5(参考)

侧角焊接左右2个位置

(角焊焊接左右2个位置 : 焊接所造成的强度降低系数=0.8 , 安全系数 n = 3 时
強度減少係数=0.8、安全率 n=3、溶接面積=A (= (l-2S ) x a ), a = t/√2、屈服强度=245N/mm2

Qyw= 0.8 x 1/n x A ( = (l-2S ) x a )  x Fy/√3 x 2处
= 0.8 x 1/3 x (23.8- 2 x 5.0) x 5.0/√2 x 245/√3 x 2处

=0.8 x 1/3 x 13.8 x 5.0/√2  x 245/√3 x 2= 3.68kN

【建议将焊件换成HUCK螺栓(螺栓化)】
